Dans le domaine de la technologie automobile, les véhicules hybrides sont devenus une solution révolutionnaire, offrant un mélange d'efficacité énergétique et des émissions réduites. Au cœur de ces machines sophistiquées se trouve un composant crucial: le capteur de pression de carburant. En tant que fournisseur de capteur de pression de carburant leader, je suis ravi de plonger dans les subtilités de la façon dont cet appareil vital fonctionne dans un véhicule hybride.
Le rôle des capteurs de pression de carburant dans les véhicules hybrides
Les véhicules hybrides combinent un moteur à combustion interne avec un moteur électrique, créant un système de groupe motopropulseur complexe qui nécessite un contrôle précis. Le capteur de pression de carburant joue un rôle pivot pour assurer les performances optimales du moteur de combustion interne en surveillant la pression du carburant dans le système. Ces informations sont ensuite relayées à l'unité de contrôle du moteur du véhicule (ECU), qui les utilise pour effectuer des réglages réels du temps au processus d'injection de carburant.
La mesure précise de la pression du carburant est essentielle pour plusieurs raisons. Premièrement, il aide à maintenir le bon rapport air-carburant. Un rapport air-carburant approprié est crucial pour une combustion efficace, qui à son tour affecte la puissance de la puissance du véhicule, l'économie de carburant et les émissions. Si la pression de carburant est trop élevée, le moteur peut recevoir une quantité excessive de carburant, entraînant une mauvaise économie de carburant et une augmentation des émissions. Inversement, si la pression de carburant est trop faible, le moteur peut ne pas recevoir suffisamment de carburant, entraînant une puissance réduite et des ratés potentiels du moteur.
Deuxièmement, le capteur de pression de carburant aide à protéger les composants du système de carburant. Une pression de carburant élevée peut endommager les injecteurs de carburant, les conduites de carburant et d'autres parties du système de carburant. En surveillant la pression, l'ECU peut prendre des mesures préventives, telles que la réduction de la sortie de la pompe à carburant, pour éviter de tels dommages.
Comment fonctionne un capteur de pression de carburant
Principe de base
Le principe de base derrière un capteur de pression de carburant est la conversion de la pression mécanique en un signal électrique. La plupart des capteurs de pression de carburant utilisés dans les véhicules hybrides sont basés sur l'effet piézorésistif. Les capteurs piézorésistifs contiennent un diaphragme mince fait d'un matériau semi-conducteur. Lorsque la pression de carburant agit sur le diaphragme, elle provoque la déformation du diaphragme. Cette déformation modifie la résistance du matériau semi-conducteur, qui est ensuite mesurée comme un signal électrique.
Composants et opération
- Diaphragme: Le diaphragme est le composant clé qui interagit directement avec la pression de carburant. Il est conçu pour être sensible aux changements de pression. À mesure que la pression de carburant augmente, le diaphragme se plie ou fléchit.
- Pâte à tension: Les jauges de contrainte sont fixées au diaphragme. Ce sont de fines bandes de matériaux conducteurs dont la résistance change lorsqu'elles sont étirées ou comprimées. Lorsque le diaphragme se déforme en raison de la pression du carburant, les jauges de contrainte se déforment également, provoquant un changement de résistance.
- Circuit de conditionnement du signal: Le changement de résistance des jauges de contrainte est très petit et doit être amplifié et converti en un signal électrique utilisable. Le circuit de conditionnement du signal effectue cette tâche. Il amplifie le petit changement de résistance et le convertit en une tension ou un signal de courant qui peut être facilement lu par l'ECU.
- Sortie à l'ECU: Le signal électrique conditionné est ensuite envoyé à l'ECU. L'ECU a une carte pré-programmée qui corrèle le signal électrique avec la pression de carburant réelle. Sur la base de ces informations, l'ECU peut ajuster le système d'injection de carburant pour maintenir la pression de carburant optimale.
Types de capteurs de pression de carburant dans les véhicules hybrides
Capteurs de pression absolue
Les capteurs de pression absolue mesurent la pression par rapport à un vide parfait. Ces capteurs sont souvent utilisés dans les applications où la pression absolue du carburant doit être connue avec précision. Dans les véhicules hybrides, les capteurs de pression absolue peuvent être utilisés pour surveiller la pression de carburant dans le réservoir de carburant ou le rail de carburant.
Capteurs de pression de jauge
Les capteurs de pression de jauge mesurent la pression par rapport à la pression atmosphérique. Ils sont couramment utilisés pour mesurer la différence de pression entre le système de carburant et l'atmosphère. Les capteurs de pression de jauge sont souvent utilisés dans le système d'injection de carburant pour surveiller la pression du carburant injecté dans le moteur.
Intégration avec le système de groupe motopropulseur hybride
Dans un véhicule hybride, le capteur de pression de carburant est intégré dans un système de groupe motopropulseur complexe qui comprend le moteur à combustion interne, le moteur électrique, la batterie et l'ECU. L'ECU surveille en permanence le capteur de pression de carburant avec d'autres capteurs, tels que le capteur d'oxygène, le capteur de position de papillon et le capteur de vitesse du moteur, pour optimiser le fonctionnement du véhicule.
Par exemple, lorsque le véhicule fonctionne en mode hybride, l'ECU peut ajuster la pression de carburant en fonction de la demande d'énergie du conducteur et de l'état de charge de la batterie. Si la batterie est faible en charge, l'ECU peut augmenter la puissance de puissance du moteur de combustion interne en ajustant la pression de carburant et le calage de l'injection.
Avantages de nos capteurs de pression de carburant
En tant que fournisseur de capteurs de pression de carburant, nous proposons une gamme de capteurs de haute qualité spécialement conçus pour les véhicules hybrides. Nos capteurs ont plusieurs avantages:
- Grande précision: Nos capteurs sont conçus pour fournir des mesures de pression de carburant précises et fiables. Cela garantit que l'ECU peut apporter des ajustements précis au système d'injection de carburant, ce qui entraîne des performances optimales du moteur.
- Durabilité: Les véhicules hybrides fonctionnent dans un environnement difficile, avec des températures fluctuantes, des vibrations et une exposition au carburant et à d'autres produits chimiques. Nos capteurs sont construits pour résister à ces conditions difficiles, assurant une durabilité à long terme.
- Compatibilité: Nos capteurs sont conçus pour être compatibles avec une large gamme de modèles de véhicules hybrides. Cela permet aux constructeurs de véhicules et aux ateliers de réparation d'intégrer nos capteurs dans leurs systèmes.

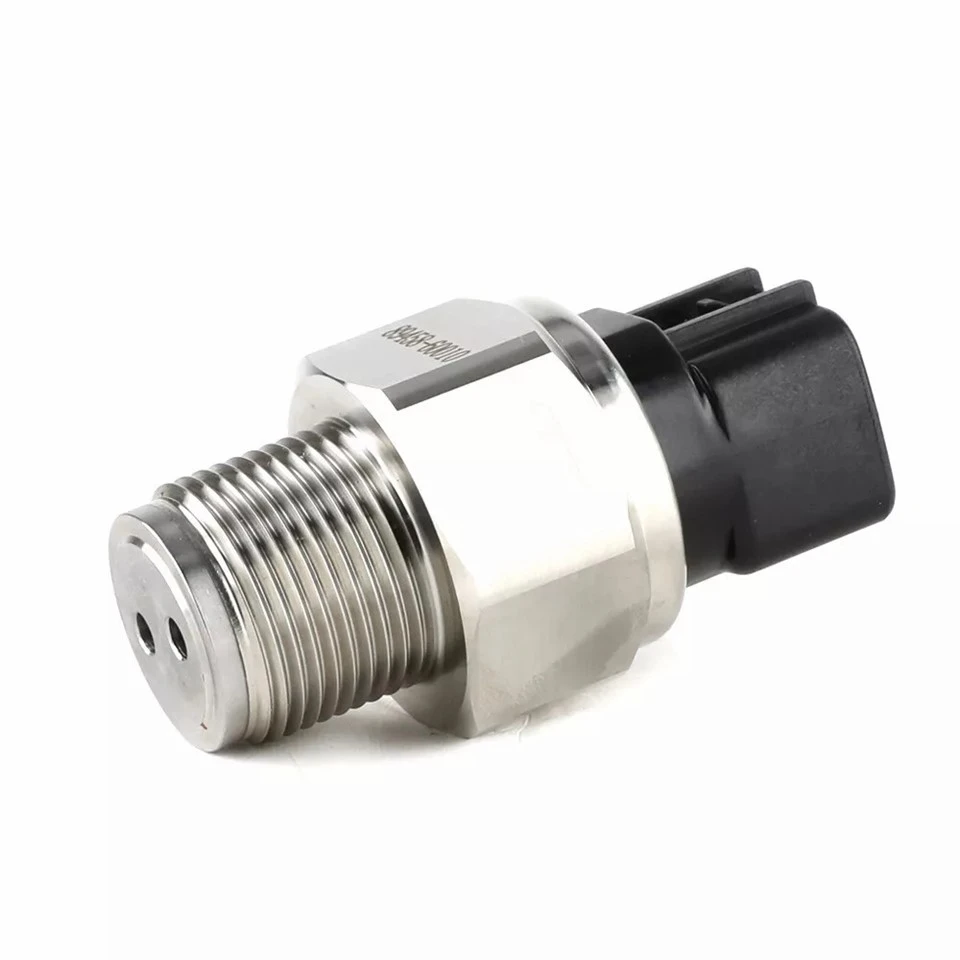

Si vous êtes intéressé par notreCapteur de pression de carburant diesel,Adaptateur de capteur de pression de carburant, ouCapteur de pression de carburant automatique, n'hésitez pas à nous contacter pour plus d'informations et à discuter de vos besoins d'approvisionnement. Nous nous engageons à fournir les meilleurs produits et services pour répondre à vos besoins.
Références
- Bosch Automotive Handbook. Robert Bosch GmbH, 2014.
- Conception du moteur automobile. Richard Stone et Jeffrey Crolla, 2012.
- Véhicules hybrides et électriques: Fondamentaux de conception. Ned Mohan, 2018.
